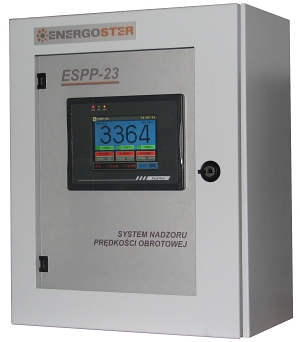

System Nadzoru Prędkości Obrotowej ESPP-23

System ESPP-23 jest autonomicznym systemem nadzorująco - zabezpieczającym turbiny (elektroniczny wytrzask turbiny).


Podstawowe funkcje systemu ESPP-23:


• pomiar obrotów z wykorzystaniem trzech sond pomiarowych
• prezentacja pomiaru obrotów wg reguły "2 z 3", alarmów, informacji o uszkodzeniach oraz parametrów konfiguracyjnych systemu, generowanie sygnałów dwustanowych od przekroczeń poziomów obrotów lub gradientu wzrostu obrotów, sterujących układem zabezpieczeń wg reguły "2 z 3" lub "1 z 2"
• generowanie sygnałów o niesprawnościach
• testowanie poszczególnych torów zabezpieczeń (bez wybicia turbiny) oraz przeprowadzanie prób zabezpieczenia turbiny od zwyżki obrotów (z wybiciem turbiny) z poziomu pulpitu sterowniczego lub systemu dyspozytorskiego
• konfigurowanie wszystkich parametrów przy pomocy komputera klasy PC, połączonego z systemem łączem szeregowym



System ESPP-23 wyposażony jest w:


• trzy niezależne, separowane galwanicznie tory pomiaru obrotów
• mikroprocesorowy układ do kontroli i testowania systemu oraz komunikacji z nadrzędnym systemem dyspozytorskim
• pulpit sterowniczy z kolorowym wyświetlaczem TFT i ekranem dotykowym
• redundantny system zasilania 230 VAC / 24 VDC


System można zintegrować z zewnętrznym systemem dyspozytorskim przy pomocy łącza RS485/422, sieci Ethernet lub bezpośredniego połączenia kablowego.


Do pobrania:


DTR systemu ESPP-23
