Elektroniczny regulator turbiny parowej TURBOSTER®-SI

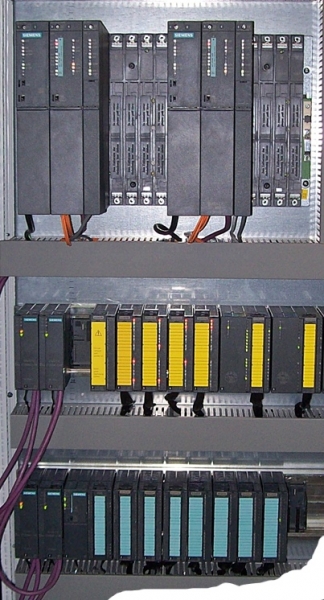

Regulator TURBOSTER®-SI zbudowany został w oparciu o kontrolery i karty I/O firmy Siemens serii S7 300 (CPU 315 lub nowsze).


W wyniku zastosowania dwóch niezależnych sterownikowych układów regulatora (Regulator Główny, Regulator Pomocniczy), rozwiązanie posiada budowę redundantną.

Oba układy wypracowują sygnał sterujący dla wzmacniacza, który z wykorzystaniem odpowiedniej strategii, wybiera sygnał przesyłany w stronę układów wykonawczych na obiekcie.

Standardowo, oddziaływanie operatora na regulator odbywa się za pośrednictwem panelu operatorskiego TP 270 lub MP 370 firmy Siemens. Panel operatorski komunikuje się za pośrednictwem łącza szeregowego RS-485 z protokołem MPI.

Ze względu na zastosowanie procesorów, wyposażonych w łącze Profibus DP, istnieje możliwość skomunikowania regulatora z systemem operatorskim obsługującym ten protokół, a w szczególności z systemem WinCC czy Teleperm.
