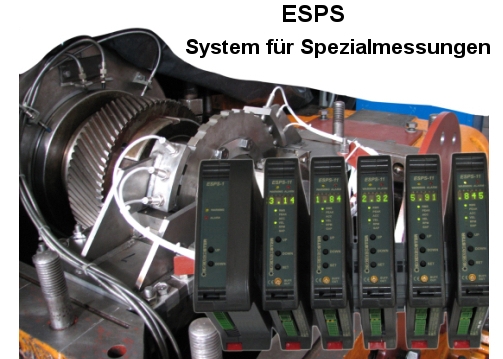

System für Spezialmessungen ESPS

System für Spezialmessungen besteht aus zwei Kompneneten:

Messmodul ESPS-11 und Kommunikationsmodul ESPS-01 Modul ESPS-11 ist ein mikroprozessorbasierter Signalverstärker, zur Verwendung bei Absicherung, Kontrolle, Monitoring und Diagnostik der rotierenden Maschinen, mit konstanter und varialblen Drehgeschwindigkeit.

Das Modul ermöglicht direkte Zusammen arbeit mit den meisten Messsonden zur Messung der Vibrationen, Ausdehnung und Rotationsgeschwindigkeit. Anpassung des Moduls zu einem bestimmten Sondentyp erfolg über die Programmierung. Zur Verfügung stehen fertige Konfigurationen für Sonden verschiedener Hersteller.



Modul ESPS-11 ermöglicht:

- Messung der Amplitude und des effektiven Weges, Geschwindigkeit und Beschleunigung der absoluten Vibrationen,

- Messung der Amplitude und des effektiven Wertes der relativen Vibrationen mit Kontrole der Entfernung der Sonde zum Objekt,

- Messung der Exzentizität mit Kontrole der Entfernung der Sonde zum Objekt,

- Messund der Verschiebung darunter: Achsverschiebung, relative Ausdehnung, absolute Ausdehnung, Lage des Objektes, usw.

- Messung der Rotationsgeschwindigkeit mit 1, 2 bzw. 3

- Messsonden(bei 3 Sonden Messung nach der 2 aus 3 Regel),

- Messung anderer physikalischen Werte abgebildet in Spannungssignale 0(4)-20 Y bzw. Stromsignale 0(4)-20 mA,

- Testen der Absicherungsanlage durch Simulation der gemessenen Werte.



Modul ESPS-11 hat:

- zwei serielle Kanäle RS232/422/485 voll galwanisch separiert

- analoger Ausgang 4-20 mA (separiert),

- drei separierte Relaisausgänge zur Signalisierung und Generierung der Signale für Sicherungsanlagen,

- ein Eingang für Messsonde mit konfigurierbaren Spannungs- und Stromversorgungswerten sowie mit dem System der Sondendiagnostik,

- Möglichkeit der Puffernetzversorgung aus zwei 24 VDC Quellen,

- vierstelliges digitales Display zur Visualisierung der Messwerte und des Modulzustands,

- sechs LED-Dioden zur lokalen Visualisierung der Messwerte,

- der Druckknöpfe zum Wechseln der präsentierten Messwerte, Einschalten des Testbetriebes und änderung des Testsignals,

- ein Pufferausgang des Sondensignals zur Vorschauauf den internen Anlagen.



Kommunikationsmodul ESPS-01 ist eine Steuerungseinheit die unter Linux Betriebssystem arbeitet. Sie hat der serielle Schnittstelle (COM1,COM2,COM4) sowie eine Ethernet-Schnittstelle. Serieller Port COM4 dient der Kommunikation mit dem ESPS-11 Modul (Schnittstelle RS485). An das Kommunikationsmodul können bis zu 16 ESPS-11 Module angeschlossen werden. Ethernet und Serielle Schnittstellen dienen der Kommunikation mit externen Systemen über die MODBUS TCP und MODBUS RTU Protokolle.
