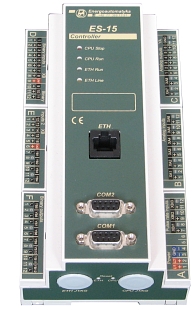

Universelle Steuerungseinheit ES-15

Das ES-15-Modul ist eine mikroprozessorbasierte universelle Steuerungseinheit mit besonderer Berücksichtigung der Turbinen und anderen rotierende Maschinen.

Technische Daten des ES-15-Moduls:

- 8 analoge Eingänge 4 - 20 mA, 12-bit-Auflösung, Umwandlungs- genauigkeit 0,1%;

- 16 Binäreingänge; 3 Impuls-Eingänge (Strom oder Spannung);

- 6 analoge Ausgänge; 12 binäre Ausgänge - max. Belastbarkeit 100 mA;

- 2 galvanisch getrennte serielle Schnittstellen, RS-485/RS-232/RS-232, max. Geschwindigkeit 115 kB;

- Ethernet-Schnittstelle, Standard IEEE 802.3 (10BASE-T);

- Protokolle: MODBUS RTU, PROT15, andere - wie mit dem Kunden vereinbart;

- Binäre Ereignisse mit astronomischen Zeitstempel mit 10 ms Auflösung;

- Programmlaufzeit - max. 50 ms; Messung der Geschwindigkeit der Rotationsmaschine, Auflösung - 1 μs;

- Erzeugung des ehzahlausgangssignals anhand des "2 aus 3" Algorithmus.

Technische Dokumentation des ES-15-Moduls (nur in polnischer Version).
